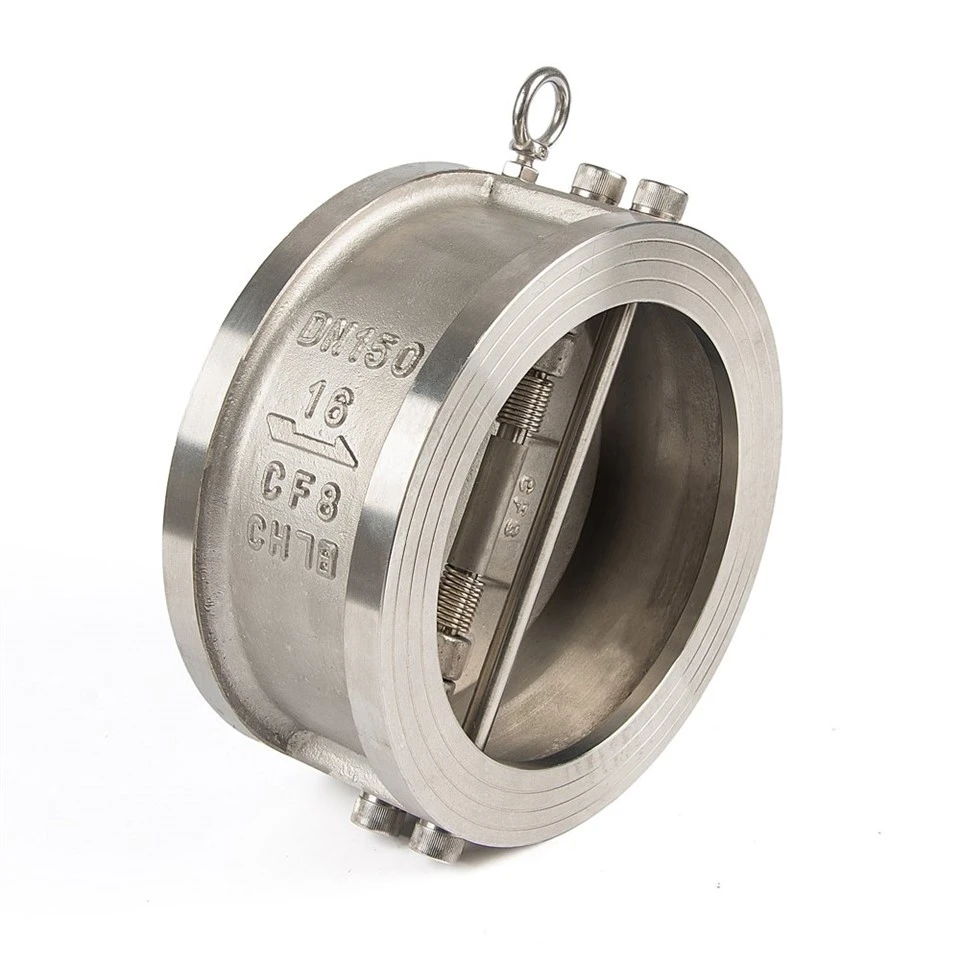

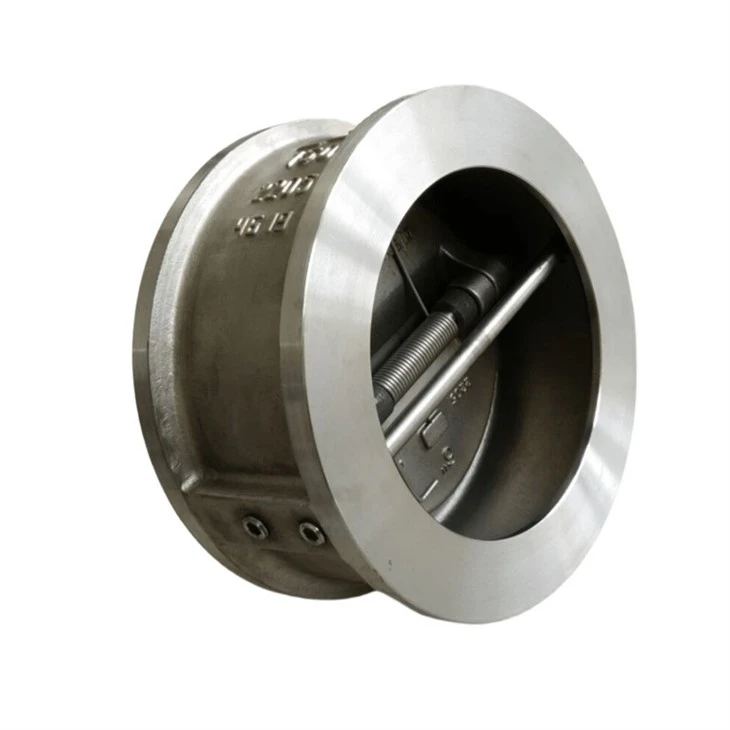

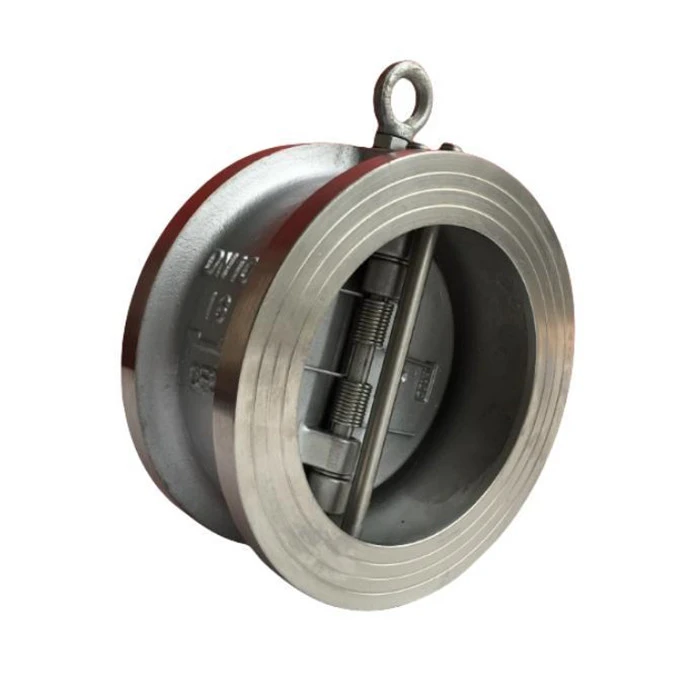

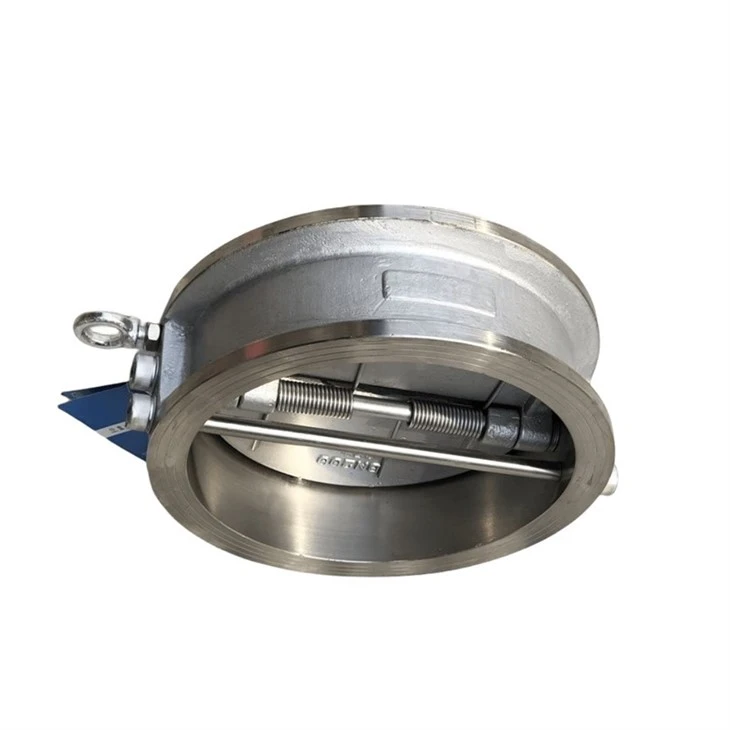

Βαλβίδα ελέγχου πεταλούδας από ανοξείδωτο χάλυβα

Όνομα προϊόντος: Βαλβίδα αντεπιστροφής πεταλούδας από ανοξείδωτο χάλυβα
Μοντέλο: DH77X-10/16P
Διαστάσεις: DN40-DN1000
Μέθοδος Σύνδεσης: Γκοφρέτα
Πίεση λειτουργίας: PN16,PN10,150LB,5K,10K
Εύρος θερμοκρασίας: -10 βαθμοί -100 βαθμοί
Επικάλυψη: Fusion Bonded Epoxy Coating σύμφωνα με το ANSI/AWWA C550





Η βαλβίδα ελέγχου πεταλούδας από ανοξείδωτο χάλυβα είναι επίσης μια βαλβίδα αντεπιστροφής αιώρησης, αλλά είναι μια βαλβίδα διπλού δίσκου που κλείνει κάτω από τη δράση ενός ελατηρίου. Το υγρό από κάτω προς τα πάνω σπρώχνει το δίσκο της βαλβίδας για να ανοίξει. Η βαλβίδα έχει απλή δομή και σφίγγεται ανάμεσα σε δύο φλάντζες, με μικρό συνολικό μέγεθος και μικρό βάρος.

Η βαλβίδα αντεπιστροφής πεταλούδας από ανοξείδωτο χάλυβα έχει δύο δίσκους σχήματος D με ελατήριο που τοποθετούνται σε έναν άξονα νευρώσεων κατά μήκος της διαμπερούς οπής της βαλβίδας. Αυτή η δομή μειώνει την απόσταση που κινείται το κέντρο βάρους του δίσκου της βαλβίδας. Σε σύγκριση με βαλβίδες αντεπιστροφής ενός δίσκου ίδιου μεγέθους, αυτή η δομή μειώνει επίσης το βάρος του δίσκου βαλβίδας κατά 50%. Λόγω της χρήσης φορτίου ελατηρίου, αυτή η βαλβίδα ανταποκρίνεται πολύ γρήγορα στην αντίστροφη ροή.









1. Η ελαφριά δομή διπλού δίσκου των βαλβίδων ελέγχου πεταλούδας από ανοξείδωτο χάλυβα κάνει πιο αποτελεσματική τη στεγανοποίηση και τη λειτουργία του καθίσματος.
2. Η λειτουργία ελατηρίου μακριού βραχίονα των βαλβίδων ελέγχου πεταλούδας από ανοξείδωτο χάλυβα επιτρέπει στο δίσκο της βαλβίδας να ανοίγει και να κλείνει χωρίς τριβή και το ελατήριο ενεργεί ανεξάρτητα για να κλείνει το δίσκο βαλβίδας (DN150 και άνω).
3. Το χιτώνιο στήριξης μεντεσέδων της βαλβίδας ελέγχου πεταλούδας από ανοξείδωτο χάλυβα μειώνει την τριβή και ελαχιστοποιεί το φαινόμενο του σφυριού νερού όταν σταματά από έναν ανεξάρτητο δίσκο βαλβίδας (μεγαλύτερης διαμέτρου).
4. Σε σύγκριση με τις συμβατικές βαλβίδες αντεπιστροφής, οι βαλβίδες ελέγχου πεταλούδας από ανοξείδωτο χάλυβα έχουν πιο στιβαρή, ελαφρύτερη, μικρότερη, πιο αποτελεσματική και φθηνότερη δομή. Αυτή η βαλβίδα πληροί τα πρότυπα του API 594. Για τα περισσότερα μεγέθη, το δομικό μήκος αυτής της βαλβίδας είναι μόνο το 1/4 αυτού μιας συμβατικής βαλβίδας και το βάρος της είναι 15% έως 20% αυτού μιας συμβατικής βαλβίδας. Επομένως, είναι επίσης φθηνότερο από μια ταλαντευόμενη βαλβίδα αντεπιστροφής. Είναι επίσης πιο εύκολο στην εγκατάσταση.
5. Η βαλβίδα ελέγχου πεταλούδας από ανοξείδωτο χάλυβα έχει επίσης ειδικά δομικά χαρακτηριστικά, καθιστώντας την μια βαλβίδα αντεπιστροφής υψηλής απόδοσης χωρίς κρούσεις. Αυτά τα χαρακτηριστικά περιλαμβάνουν άνοιγμα χωρίς καθαρισμό, τα περισσότερα μεγέθη βαλβίδων εξοπλισμένα με ανεξάρτητες δομές ελατηρίου και ανεξάρτητο σύστημα στήριξης δίσκου. Ορισμένα από αυτά τα χαρακτηριστικά δεν διαθέτουν οι βαλβίδες αντεπιστροφής. Η βαλβίδα ελέγχου πεταλούδας διπλού δίσκου μπορεί επίσης να σχεδιαστεί ως εκτεταμένο σώμα βαλβίδας τύπου υπερυψωμένου αυτιού, διπλής φλάντζας.
