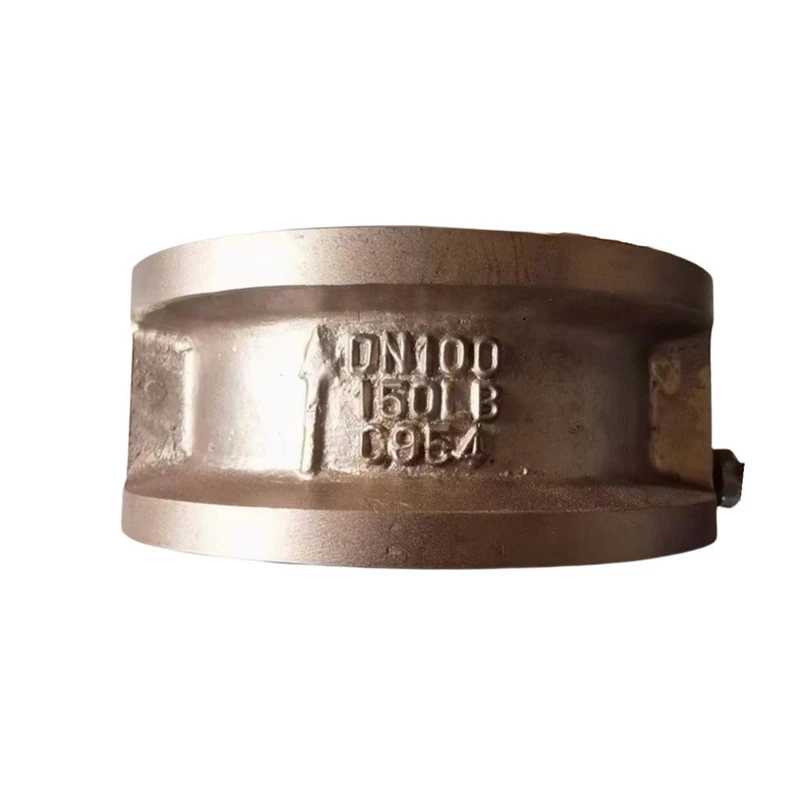

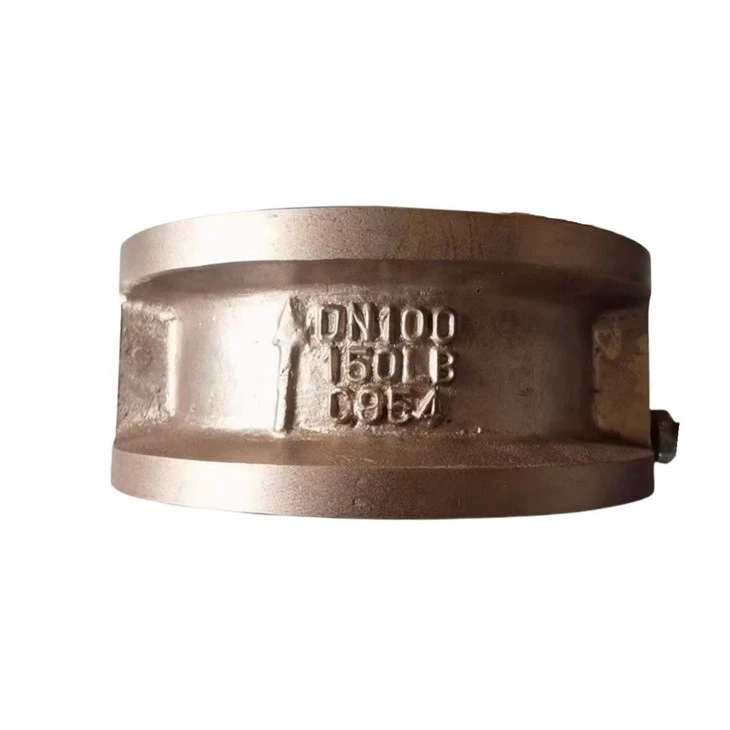

Βαλβίδα ελέγχου διπλού πτερυγίου

Όνομα προϊόντος: Βαλβίδα αντεπιστροφής διπλού πτερυγίου
Μοντέλο: DH77X-10/16T
Διαστάσεις: DN40-DN1000
Μέθοδος Σύνδεσης: Γκοφρέτα
Πίεση λειτουργίας: PN16,PN10,150LB,5K,10K
Εύρος θερμοκρασίας: -10 βαθμοί -100 βαθμοί
Επικάλυψη: Fusion Bonded Epoxy Coating σύμφωνα με το ANSI/AWWA C550

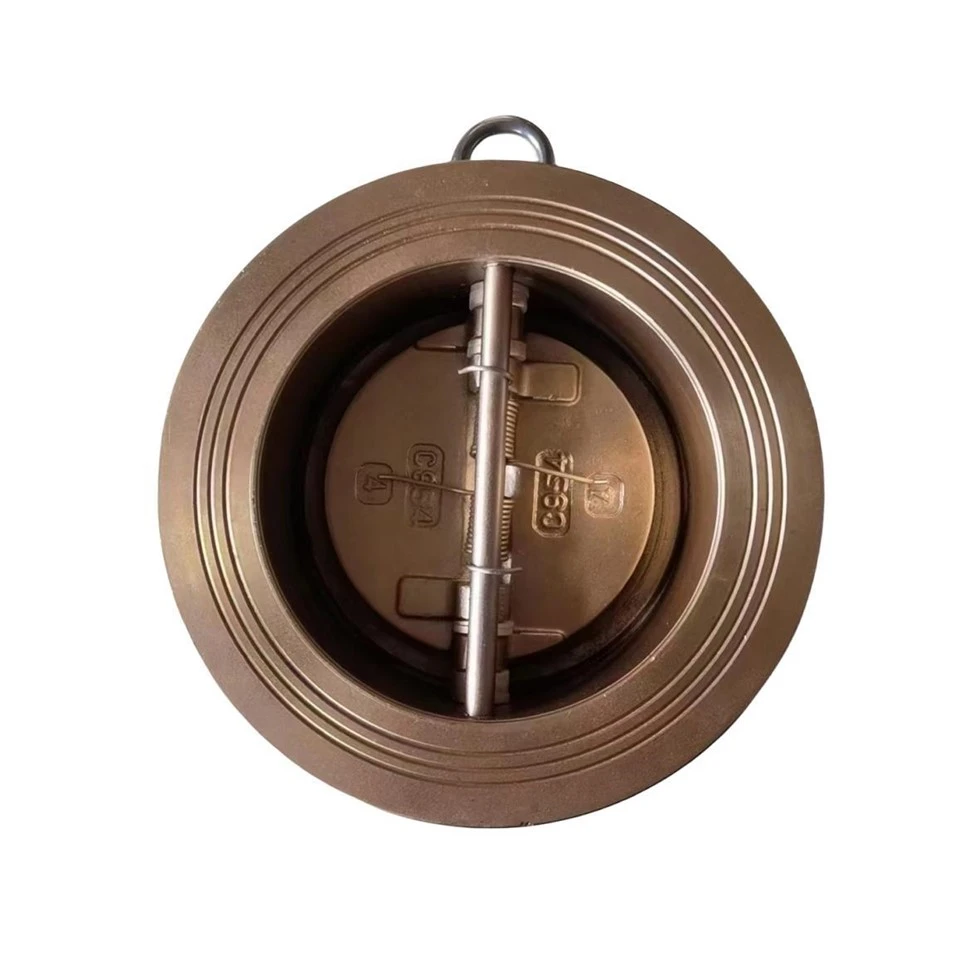

Το δομικό διάγραμμα των βαλβίδων αντεπιστροφής πεταλούδας είναι πολύ απλό και σε σύγκριση με άλλες βαλβίδες αντεπιστροφής, το δομικό τους μήκος είναι επίσης πολύ μικρό. Η βαλβίδα ελέγχου πεταλούδας, γνωστή και ως βαλβίδα ελέγχου πεταλούδας, συνδέεται σε στυλ γκοφρέτας. Η πλάκα βαλβίδας αποτελείται από δύο ημικυκλικές πλάκες πεταλούδας, οι οποίες συνδέονται με το στέλεχος της βαλβίδας και επαναφέρονται αναγκαστικά με ελατήρια. Η αρχή λειτουργίας μιας βαλβίδας ελέγχου πεταλούδας είναι: όταν το μέσο ρέει μέσω του καναλιού του σώματος της βαλβίδας, η μέση πίεση είναι μεγαλύτερη από τη δύναμη του ελατηρίου και δύο πλάκες πεταλούδας ωθούνται προς το άνοιγμα, η βαλβίδα ανοίγει και το μέσο ρέει. Όταν το μέσο σταματά να ρέει, λόγω της δύναμης του ελατηρίου, οι δύο πλάκες πεταλούδας αναγκάζονται να επαναρυθμιστούν και η βαλβίδα κλείνει για να αποτρέψει την επιστροφή του μέσου. Διάγραμμα δομής βαλβίδας ελέγχου πεταλούδας Βαλβίδα ελέγχου πεταλούδας, επίσης γνωστή ως βαλβίδα αντεπιστροφής διπλού δίσκου, η επιφάνεια σφράγισής της μπορεί να είναι κατασκευασμένη από ανθεκτικό στη φθορά υλικό ή επενδεδυμένη με καουτσούκ, με ευρύ φάσμα εφαρμογών και αξιόπιστη στεγανοποίηση. Οι βαλβίδες ελέγχου πεταλούδας είναι αυτόματες βαλβίδες που δεν απαιτούν χειροκίνητη λειτουργία. Αυτός ο τύπος βαλβίδας χρησιμοποιείται συνήθως για καθαρούς αγωγούς, καθώς και για βιομηχανικές, περιβαλλοντικές, επεξεργασία νερού και υδραυλικές εγκαταστάσεις πολυώροφων κτιρίων για την αποφυγή μεσαίας αντίστροφης ροής. Αποτρέψτε την αντίστροφη ροή του μέσου.









1. Μικρό μέγεθος, μικρό βάρος και συμπαγής δομή.

2. Βασιστείτε στη ροπή του ελατηρίου για να κλείσει γρήγορα μόνο του.

3. Μπορεί να εγκατασταθεί τόσο σε οριζόντιους όσο και σε κάθετους αγωγούς.

4. Ασφαλής και αξιόπιστη απόδοση, με καλή απόδοση κατά των παρεμβολών.

5. Η σφράγιση γραμμής, με καλύτερη απόδοση σφράγισης, μπορεί να επιτύχει μηδενική διαρροή υπό στατική πίεση.

6. Η συγκολλητική ισχύς μεταξύ του καουτσούκ και του σώματος της βαλβίδας είναι υψηλή, γεγονός που μπορεί να αποτρέψει αποτελεσματικά την πτώση της έδρας της βαλβίδας κατά τη χρήση.

7. Οι άνω και κάτω φλάντζες και τα εσωτερικά τοιχώματα του σώματος της βαλβίδας επεξεργάζονται με σκληρό φιλμ αντισκωριακό λάδι για να αποφευχθεί ζημιά στο φιλμ βαφής κατά τη διαδικασία βουλκανισμού από καουτσούκ μετά τον ψεκασμό, καθώς και γήρανση της έδρας της βαλβίδας από καουτσούκ που προκαλείται από δευτερογενή υψηλές θερμοκρασίες.

8. Το σώμα της βαλβίδας είναι κατασκευασμένο από σκόνη εποξειδικής ρητίνης, με ισχυρή πρόσφυση και υψηλή αντοχή στην κρούση.

9. Οι άνω και κάτω φλάντζες σφραγίζονται με αγωγούς νερού για καλύτερη απόδοση στεγανοποίησης.
