Οι βαλβίδες πεταλούδας μπορούν να ταξινομηθούν με διάφορους τρόπους με βάση διάφορες διαστάσεις, όπως η δομή, η απόδοση στεγανοποίησης και η μέθοδος ενεργοποίησης. Οι τρεις πιο κοινές ταξινομήσεις και οι αντίστοιχοι τύποι τους είναι οι εξής:
1, Ταξινόμηση ανά τύπο σφράγισης (Μία από τις πιο βασικές κατηγορίες)
•Μαλακές-Βαλβίδες στεγανοποίησης πεταλούδας
￮Το ζεύγος στεγανοποίησης αποτελείται από ελαστικό υλικό (όπως καουτσούκ, τεφλόν κ.λπ.) και μέταλλο. Η σφράγιση επιτυγχάνεται μέσω παραμόρφωσης του ελαστικού υλικού,με αποτέλεσμα εξαιρετική απόδοση σφράγισης(η διαρροή είναι συνήθως Μικρότερη ή ίση με 0,01%). Είναι κατάλληλα για χρήση με μη-διαβρωτικά μέσα όπως νερό, αέρας και λάδι, αλλά με υψηλές απαιτήσεις διαρροής.
￮Μειονεκτήματα: Περιορισμένη αντοχή σε θερμοκρασία και πίεση (τα ελαστικά στεγανοποιητικά έχουν γενικά αντίσταση θερμοκρασίας μικρότερη ή ίση με 120 μοίρες, τεφλόν μικρότερη ή ίση με 200 μοίρες) και είναι ευαίσθητα στη διάβρωση από μέσα όπως ισχυρά οξέα και αλκάλια.
•Σκληρές-Βαλβίδες στεγανοποίησης πεταλούδας
￮Το ζεύγος στεγανοποίησης αποτελείται από μέταλλο και μέταλλο (όπως ανοξείδωτο και χυτό χάλυβα). Η μηχανική κατεργασία ακριβείας εξασφαλίζει στενή εφαρμογή μεταξύ των επιφανειών στεγανοποίησης. Προσφέρουν ισχυρή αντοχή στη θερμοκρασία και την πίεση (θερμοκρασίες έως 425 μοίρες και πιέσεις έως PN40 και υψηλότερες), καθιστώντας τα κατάλληλα για χρήση με υψηλή-θερμοκρασία, υψηλή-πίεση και διαβρωτικά μέσα όπως ατμός, λύματα και όξινα και αλκαλικά διαλύματα. Μειονεκτήματα: Η απόδοση στεγανοποίησης είναι ελαφρώς κατώτερη από τις μαλακές σφραγίσεις (η διαρροή είναι συνήθως μικρότερη ή ίση με 0,1%) και απαιτείται μεγαλύτερη ακρίβεια κατεργασίας.
2, Ταξινόμηση κατά δομικό τύπο (Με βάση τη μέθοδο σύνδεσης δίσκου)
•Βαλβίδα πεταλούδας κεντρικής στεγανοποίησης
￮Ο άξονας περιστροφής του δίσκου βρίσκεται στην κεντρική γραμμή της διαδρομής ροής. Όταν είναι κλειστός, ο δίσκος έρχεται σε πλήρη επαφή με την έδρα της βαλβίδας, επιτυγχάνοντας σφράγιση. Αυτή η απλή δομή και το χαμηλό κόστος είναι ευεργετικά, αλλά επειδή ο δίσκος υπόκειται σε σημαντικές κρουστικές δυνάμεις από τα μέσα, είναι κατάλληλος για σωλήνες χαμηλής-πίεσης, μικρής-διαμέτρου (γενικά DN μικρότερη ή ίση με 200 mm), όπως σωλήνες ύδρευσης και αποχέτευσης οικιών.
•Εκκεντρικές Βαλβίδες Πεταλούδας
￮Ο άξονας περιστροφής του δίσκου είναι μετατοπισμένος από το κέντρο και διατίθεται σε διάφορες έκκεντρες διαμορφώσεις (όπως μονό, διπλό και τριπλό έκκεντρο):
￮Μονό έκκεντρο: Ο άξονας μετατοπίζεται από την επιφάνεια στεγανοποίησης, μειώνοντας την τριβή μεταξύ δίσκου και καθίσματος και αυξάνοντας τη διάρκεια ζωής. Κατάλληλο για εφαρμογές μεσαίας και χαμηλής πίεσης.
￮Διπλό έκκεντρο: Ο άξονας μετατοπίζεται τόσο από το κέντρο όσο και από την επιφάνεια στεγανοποίησης, μειώνοντας περαιτέρω την τριβή και διευκολύνοντας το άνοιγμα και το κλείσιμο. Ευρέως εφαρμόσιμο.
￮Τριπλό έκκεντρο: Με βάση τη διπλή έκκεντρη διαμόρφωση, προστίθεται μια γωνιακή μετατόπιση για να επιτευχθεί το άνοιγμα και το κλείσιμο "μηδενικής τριβής" μεταξύ του δίσκου και του καθίσματος. Αυτός είναι ο κύριος σχεδιασμός για σκληρές-βαλβίδες πεταλούδας στεγανοποίησης και είναι κατάλληλος για υψηλή-πίεση, υψηλή-θερμοκρασία και μεγάλη-διάμετρο
σωληνώσεις (DN Μεγαλύτερο ή ίσο με 300mm).
3, Ταξινόμηση κατά μέθοδο κίνησης (Βάσει της μεθόδου λειτουργίας)
•Χειροκίνητες βαλβίδες πεταλούδας
￮Χειροκίνητη λειτουργία μέσω χειροτροχού, χειρολαβής ή μηχανισμού ατέρμονα οδοντωτών τροχών. Διαθέτουν απλή δομή και χαμηλό κόστος, γεγονός που τα καθιστά κατάλληλα για εφαρμογές μικρής-διαμέτρου και χαμηλής-συχνότητας (όπως συντήρηση μικρών σωληνώσεων και βαλβίδες πολιτικού δικτύου).

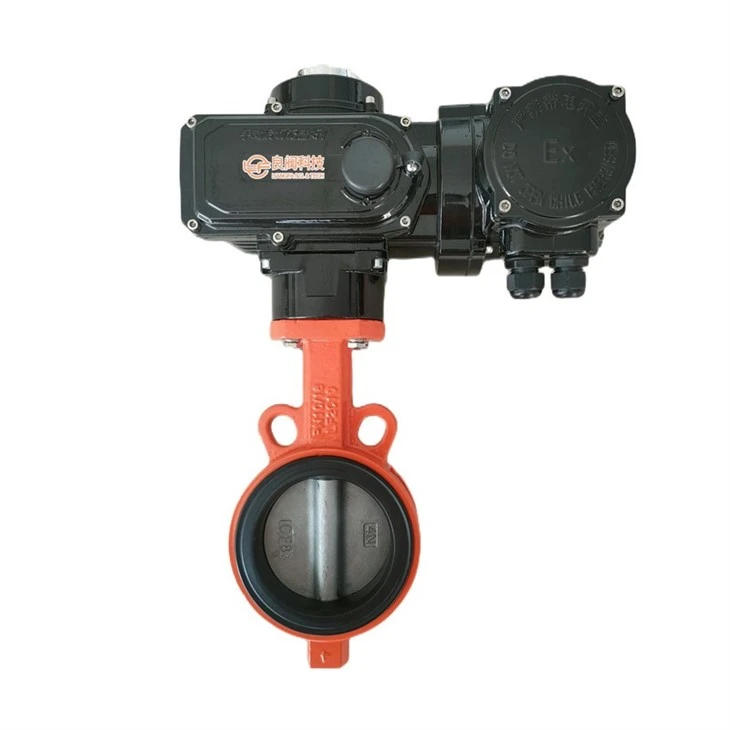

•Ηλεκτρικές βαλβίδες πεταλούδας
￮Τροφοδοτούνται από έναν ηλεκτρικό ενεργοποιητή (κινητήρα-εργαλείο/στρόβιλο), επιτρέπουν τον τηλεχειρισμό και την αυτοματοποιημένη λειτουργία, προσφέρουν υψηλή ακρίβεια (δυνατότητα ρύθμισης της ροής) και είναι κατάλληλα για μεγάλους αγωγούς και αυτοματοποιημένα συστήματα (όπως γραμμές βιομηχανικής παραγωγής και δημοτικά συστήματα παροχής νερού).
•Πνευματικές βαλβίδες πεταλούδας
￮Τροφοδοτούνται από πνευματικό ενεργοποιητή (με κύλινδρο-), προσφέρουν γρήγορη απόκριση (μικροί χρόνοι ανοίγματος και κλεισίματος) και είναι κατάλληλα για εύφλεκτα και εκρηκτικά περιβάλλοντα (χωρίς κίνδυνο σπινθήρων) ή συνθήκες που απαιτούν γρήγορη εναλλαγή (όπως διακοπή έκτακτης ανάγκης χημικών αγωγών).
Εκτός από τις τρεις κατηγορίες που αναφέρθηκαν παραπάνω, οι βαλβίδες πεταλούδας μπορούν επίσης να κατηγοριοποιηθούν ανά διαμέτρημα (μικρό/μεσαίο/μεγάλο) και υλικό (χυτοσίδηρος, ανοξείδωτος χάλυβας κ.λπ.). Η επιλογή του τύπου στην πραγματική εφαρμογή θα πρέπει να βασίζεται στα χαρακτηριστικά του μέσου, την πίεση και τη θερμοκρασία και τις λειτουργικές απαιτήσεις.
